Streifenkollektoren – hohe Effizienz und flexible Gestaltung
Der ebenfalls im Projekt entwickelte Streifenkollektor bietet gegenüber klassischen Solarkollektorbauarten ein hohes Maß an Flexibilität hinsichtlich Größe, Farbe, Abstand, Anzahl und Ausrichtung und stellt damit ein gestalterisch attraktives Bauelement dar. Die streifenförmige Kollektorkonstruktion kann in unterschiedlichen Längen ausgeführt und stufenlos auf der Unterkonstruktion positioniert werden. Die Bereiche zwischen den einzelnen Kollektorstreifen können mit üblichen Fassadenbekleidungsmaterialien in beliebiger Höhe ergänzt werden. Technisch möglich wird dies dadurch, dass die Wärme, die durch Sonneneinstrahlung auf dem spektralselektiv beschichteten Absorber im Kollektor entsteht, durch Wärmerohre zur Seite transportiert und dort »trocken« an den Sammelkanal übertragen wird. Da nur der Sammelkanal von einem Solarfluid durchströmt wird, benötigen die einzelnen Kollektoren keinen hydraulischen Anschluss.

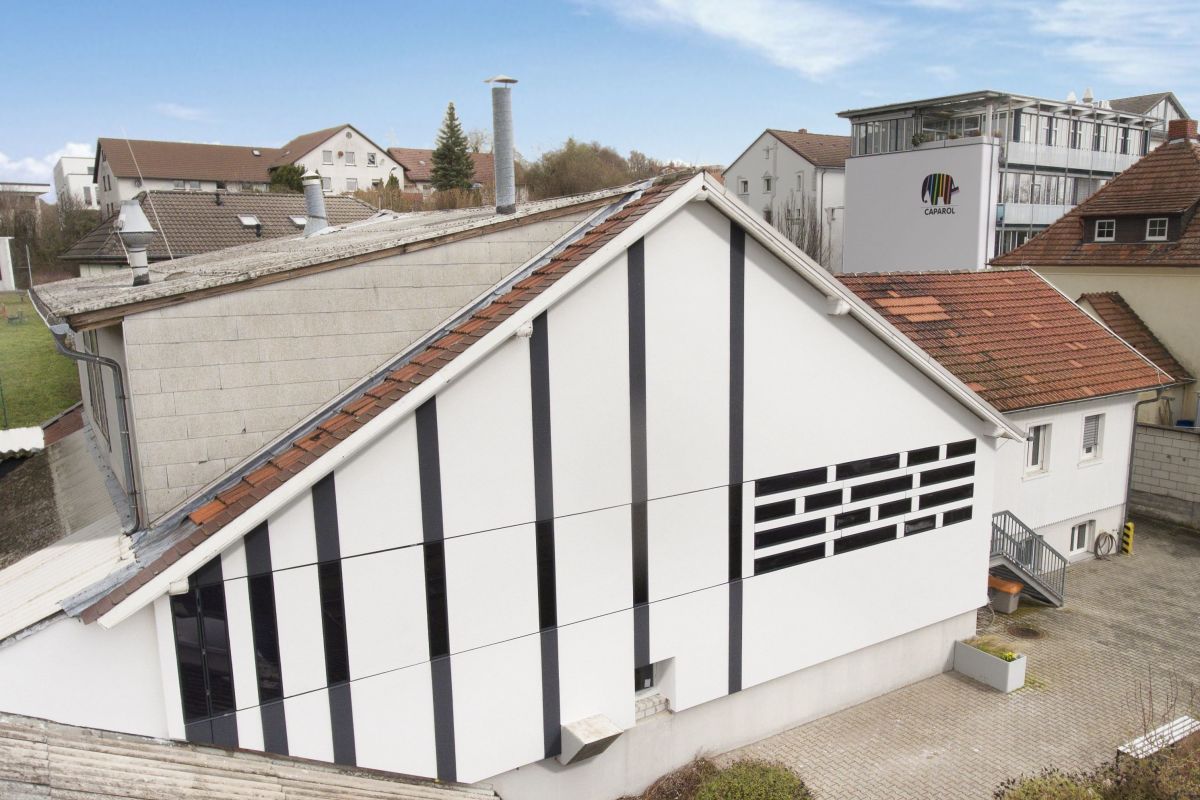

Die Kollektoren werden in die Unterkonstruktion einer vorgehängten hinterlüfteten Fassade (VHF) mit marktüblichen Agraffen eingehängt. Dieses Konzept ist sowohl an Neubauten als auch im Rahmen einer Sanierung umsetzbar. "Diese Plug&Play-Lösung erleichtert die Abstimmung der Gewerke im Bauprozess und schafft klare Schnittstellen für Installation und Haftung. Auch die vereinfachte Hydraulikplanung erleichtert Fassadenbauern, Stuckateuren und Malern die Umsetzung", erklärt Katharina Morawietz, Teilprojektleiterin Streifenkollektor. Diese Vorteile während der Montage und die großen Gestaltungsmöglichkeiten werden in der Umsetzung einer ersten Demonstratorfassade bei DAW gut sichtbar.
Interdisziplinäre Zusammenarbeit
Für die erfolgreiche Entwicklung der vom Fraunhofer ISE vorgeschlagenen Fassadenkollektorkonzepte bis hin zur Praxistauglichkeit war die interdisziplinäre Zusammenarbeit entscheidend. Kompetenzen und Erfahrungen aus der Solar- und Baubranche – von der Fassadenplanung über die Komponentenentwicklung bis zur Montage und Installation durch das Handwerk – kamen dafür zusammen. Die Schwerpunkte des Fraunhofer ISE lagen dabei neben der Gesamtkoordination insbesondere in der Charakterisierung und Entwicklung von Heat-Pipes, der solarthermischen Auslegung, der konstruktiven Umsetzung, dem Musterbau und der Vermessung. Die Streifenkollektoren für die Demonstrationsfassade wurden von der Firma Wagner Solar gefertigt.
